گام نخ کوپلینگ رزوه ای چقدر است؟

به عنوان یک تامین کننده باتجربه کوپلینگ های رزوه ای، اغلب با سوالاتی از مشتریان در مورد جنبه های فنی مختلف این قطعات ضروری مواجه می شوم. یکی از سوالاتی که اغلب مطرح می شود این است که "گام نخ کوپلینگ رزوه ای چیست؟" در این پست وبلاگ، من به مفهوم گام نخ، اهمیت آن در زمینه کوپلینگ های رزوه ای و چگونگی تأثیر آن بر عملکرد و سازگاری این محصولات می پردازم.

درک Thread Pitch

گام رزوه به فاصله بین رزوه های مجاور روی یک پیچ یا یک جزء رزوه ای اشاره دارد که به موازات محور رزوه اندازه گیری می شود. به عبارت ساده تر، مقدار فاصله خطی است که نخ در یک دور کامل پیشرفت می کند. گام رزوه یک پارامتر حیاتی است زیرا تعیین می‌کند که دو قسمت رزوه‌دار چقدر محکم با هم قرار می‌گیرند و چگونه می‌توانند نیرو یا گشتاور را به طور موثر انتقال دهند.

دو سیستم اصلی برای اندازه گیری گام نخ وجود دارد: سیستم متریک و سیستم امپراتوری. در سیستم متریک، گام نخ را بر حسب میلی متر (mm) بیان می کنند. به عنوان مثال، یک نخ متریک با گام 1.5 میلی متر به این معنی است که فاصله بین هر نخ 1.5 میلی متر است. در سیستم امپراتوری، گام نخ معمولاً به عنوان تعداد نخ در اینچ (TPI) بیان می شود. بنابراین، اگر یک نخ 20 TPI داشته باشد، به این معنی است که در یک اینچ از طول رزوه، 20 نخ وجود دارد.

اهمیت گام نخ در کوپلینگ های رزوه ای

گام رزوه یک جفت رزوه ای در چندین جنبه نقش اساسی دارد، از جمله:

سازگاری

یکی از وظایف اصلی کوپلینگ رزوه ای، اتصال ایمن دو لوله یا جزء است. برای اینکه یک کوپلینگ به طور موثر کار کند، گام رزوه آن باید با گام نخ لوله ها یا اجزایی که قرار است به آن متصل شود، مطابقت داشته باشد. اگر گام های رزوه مطابقت نداشته باشند، ممکن است کوپلینگ به درستی پیچ نخورد و منجر به شل شدن یا نشتی اتصال شود. این امر می تواند به ویژه در کاربردهایی که مایع یا گاز حمل می شود مشکل ساز باشد، زیرا نشت می تواند منجر به از دست دادن محصول، خطرات ایمنی و آسیب های زیست محیطی شود.

سفتی و مهر و موم

گام رزوه نیز بر سفتی اتصال و توانایی کوپلینگ برای تشکیل مهر و موم تأثیر می گذارد. گام رزوه ظریف تر (رزوه های بیشتر در واحد طول) به طور کلی امکان اتصال محکم تری را فراهم می کند زیرا نقاط تماس بیشتری بین رزوه ها وجود دارد. این می تواند در کاربردهایی که سطح بالایی از آب بندی مورد نیاز است، مانند سیستم های هیدرولیک یا خطوط لوله گاز مفید باشد. از سوی دیگر، گام نخ درشت تر (رزوه های کمتر در واحد طول) ممکن است در کاربردهایی که مونتاژ سریع و جداسازی قطعات مهم تر است، مانند برخی از مجموعه های مکانیکی استفاده شود.

استحکام و ظرفیت تحمل بار

گام رزوه می تواند بر استحکام و ظرفیت باربری کوپلینگ رزوه ای تأثیر بگذارد. گام رزوه ریزتر بار را روی تعداد بیشتری از رزوه ها توزیع می کند که می تواند استحکام کلی اتصال را افزایش دهد. با این حال، در صورت اعمال نیروی بیش از حد در حین نصب یا استفاده، رزوه‌های ظریف‌تر نیز بیشتر در معرض آسیب هستند، مانند کنده شدن یا بریدن. رزوه‌های درشت‌تر، در حالی که عموماً از نظر مقاومت در برابر آسیب قوی‌تر هستند، ممکن است نتوانند به اندازه رزوه‌های ظریف‌تر بار در هر نخ را تحمل کنند.

گام های رایج نخ در کوپلینگ های رزوه ای

بسته به کاربرد و نوع کوپلینگ، چندین گام رزوه استاندارد در کوپلینگ های رزوه ای استفاده می شود. برخی از متداول ترین گام های نخ عبارتند از:

رزوه های NPT (مخروطی لوله ملی).

رزوه های NPT به طور گسترده در آمریکای شمالی برای اتصالات لوله، به ویژه در لوله کشی و کاربردهای صنعتی استفاده می شود. رزوه های NPT دارای طراحی مخروطی هستند که به ایجاد مهر و موم محکم در هنگام سفت شدن کوپلینگ کمک می کند. متداول ترین پیچ های رزوه NPT 11.5 TPI برای اندازه لوله های بزرگتر (مثلاً 1/2 اینچ و بالاتر) و 14 TPI برای اندازه لوله های کوچکتر (به عنوان مثال، 1/8 اینچ تا 3/8 اینچ) است. می توانید انواع مختلفی را پیدا کنیدجفت زن NPTدر وب سایت ما، که برای مطابقت با این زیربناهای استاندارد طراحی شده اند.

رزوه های BSP (لوله استاندارد بریتانیایی).

نخ های BSP معمولاً در انگلستان و سایر کشورهایی که از استانداردهای بریتانیا پیروی می کنند استفاده می شود. دو نوع اصلی از رزوه های BSP وجود دارد: BSPP (British Standard Pipe Parallel) و BSPT (British Standard Pipe Taper). رزوه های BSPP طراحی موازی دارند و معمولاً برای کاربردهای بدون فشار استفاده می شوند، در حالی که رزوه های BSPT طراحی مخروطی دارند و برای کاربردهای فشار استفاده می شوند. گام های رزوه برای رزوه های BSP بسته به اندازه لوله متفاوت است، اما گام های رایج شامل 11 TPI برای اندازه های بزرگتر و 14 TPI برای اندازه های کوچکتر است.

رشته های متریک

نخ های متریک در بسیاری از کشورهای جهان، به ویژه در اروپا و آسیا استفاده می شود. کوپلینگ‌های رزوه‌ای متریک در طیف وسیعی از رزوه‌ها در دسترس هستند که معمولاً بر حسب میلی‌متر بیان می‌شوند. برخی از گام های متداول رزوه متریک برای کوپلینگ ها شامل 1.0 میلی متر، 1.25 میلی متر، 1.5 میلی متر و 2.0 میلی متر است.

انتخاب پیچ رشته مناسب برای برنامه شما

هنگام انتخاب یک کوپلینگ رزوه ای، انتخاب گام نخ مناسب برای کاربرد خاص خود ضروری است. در اینجا چند فاکتور برای در نظر گرفتن وجود دارد:

اندازه و نوع لوله

اندازه و نوع لوله ها یا اجزایی که به هم وصل می کنید، گام نخ مناسب را تعیین می کند. اندازه‌های مختلف لوله معمولاً برای اطمینان از تناسب و اتصال مناسب به رزوه‌های متفاوتی نیاز دارند. حتماً مشخصات لوله ها یا اجزای خود را بررسی کنید تا گام رزوه صحیح را تعیین کنید.

الزامات برنامه

الزامات خاص برنامه خود را در نظر بگیرید، مانند فشار، دما و مایع یا گاز در حال انتقال. برنامه هایی که به سطح بالایی از آب بندی یا استحکام نیاز دارند ممکن است از گام رزوه ریزتر بهره مند شوند، در حالی که برنامه هایی که نیاز به مونتاژ و جداسازی سریع دارند ممکن است برای گام نخ درشت تر مناسب تر باشند.

سازگاری با اجزای موجود

اگر یک کوپلینگ رزوه ای موجود را جایگزین می کنید یا به لوله ها یا اجزای موجود وصل می کنید، بسیار مهم است که اطمینان حاصل کنید که کوپلینگ جدید همان گام رزوه کوپلینگ های موجود را دارد. این یک اتصال بدون درز را تضمین می کند و از هرگونه مشکل سازگاری جلوگیری می کند.

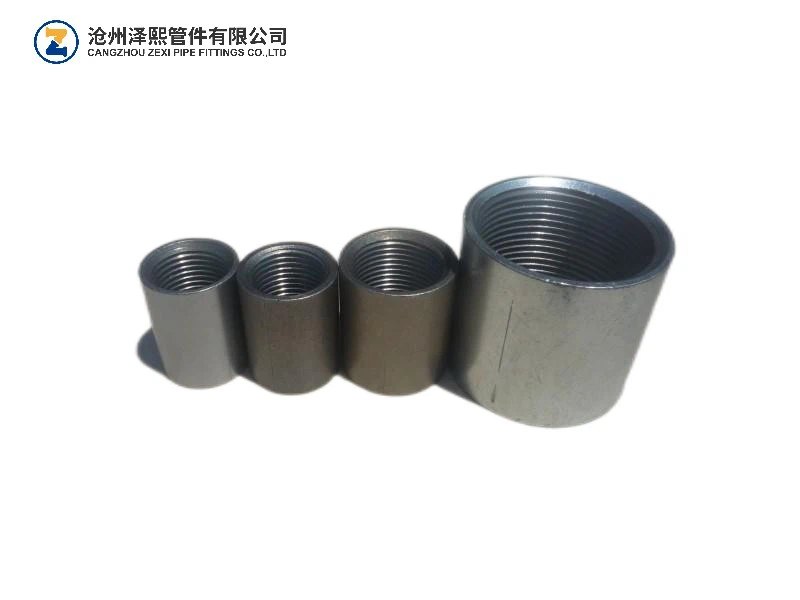

ما به عنوان یک تامین کننده پیشرو در کوپلینگ های رزوه ای، طیف گسترده ای از محصولات را با رزوه های مختلف ارائه می دهیم تا نیازهای متنوع مشتریان خود را برآورده کنیم. این که آیا شما نیاز به یک3 کوپلینگ رزوه ای 4 اینچیبرای یک پروژه لوله کشی یا یکNPT نیمه کوپلینگ NPTبرای یک کاربرد صنعتی، ما راه حل مناسب برای شما داریم.

نتیجه گیری

در نتیجه، گام رزوه یک کوپلینگ رزوه‌ای یک پارامتر حیاتی است که بر سازگاری، سفتی، مهر و موم، استحکام و ظرفیت باربری آن تأثیر می‌گذارد. درک مفهوم رزوه و نحوه ارتباط آن با کاربرد خاص شما برای انتخاب کوپلینگ رزوه ای مناسب ضروری است. در شرکت ما متعهد به ارائه کوپلینگ های رزوه ای با کیفیت بالا با رزوه های دقیق برای اطمینان از عملکرد قابل اعتماد و کارآمد هستیم.

اگر سوالی دارید یا برای انتخاب کوپلینگ رزوه ای مناسب برای برنامه خود نیاز به کمک دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما همیشه آماده کمک به شما در یافتن بهترین راه حل برای نیازهایتان هستند. ما مشتاقانه منتظر فرصتی هستیم تا با شما همکاری کنیم و بالاترین سطح خدمات و پشتیبانی را به شما ارائه دهیم.

مراجع

• کتابچه ماشین آلات، ویرایش سی و یکم، Industrial Press Inc.
• ASME B1.20.1 - رشته های لوله، همه منظوره (اینچ)
• ISO 228-1 - رزوه های لوله که در آن اتصالات محکم فشار روی رزوه ها ایجاد نمی شود - قسمت 1: ابعاد، تحمل ها و تعیین
